บริษัท ซึคาทานิ (ประเทศไทย) จำกัด
ขายและผลิต(ใบมีดตัดอุตสาหกรรม)ใบมีดพิเศษสำหรับการเจาะ

Other products

TSUKATANI (Thailand) เป็นผู้ผลิตใบมีดตัดอุตสาหกรรม อีกทั้งใบมีดพิเศษหลากหลายชนิด รวมทั้ง Punches

Mirror-like finishing TUBE PUNCH
『G-SHOT』

NC Punches

Stick Free TK COAT

H-Cr COAT

Irregular Double Bevel

(Perforation Rule)

Please click the panels.



Tube Punch (G-Short) มีความคมหรือลักษณะคล้ายกระจก

เพิ่มความแม่นยำโดยกระบวนการผลิตแบบพิเศษ

มีการพัฒนาการลดแรงตัดอย่างน่าทึ่ง

8.0φ Bevel section

Tube Punch G-SHOT
Surface roughness(µm) Facet bevelA Facet bevelB
Ra 0.238 1.798
Ry 1.730 10.210
Rz 0.891 6.833
Surface roughness(µm) Facet bevelA Facet bevelB
Ra 0.125 0.100
Ry 0.740 0.640
Rz 0.568 0.582





NC Punches

เป็นทางเลือกในการตัด รูปทรงที่ยาก โดยใบมีด, ข้อต่อ และเศษฝุ่น

Recoil type Side Type Cannon type Joint type
Recoil type Side/Cannon/Joint type
ความแข็ง HRC52～53／58～59 ความแข็ง HRC52～53／58～59
ความสูง 3.0mm ความสูง 2.0～4.5mm
ความหนา 0.7mm ความหนา 0.7～1.8mm
มุม ขอบ 30° / 40° มุม ขอบ 30° / 40° / 50°
เส้นผ่านศูนย์กลาง φ0.8 or more Base process Slit process available
ขนาดของรู M3 or more ค่าต่ำสุดระยะห่างบรรทัด 1.0mm
ค่าต่ำสุดระยะห่างบรรทัด 1.4mm รัศมีที่น้อยที่สุด Side/Cannon：0.5R
รัศมีที่น้อยที่สุด 0.1R Joint：0.1R

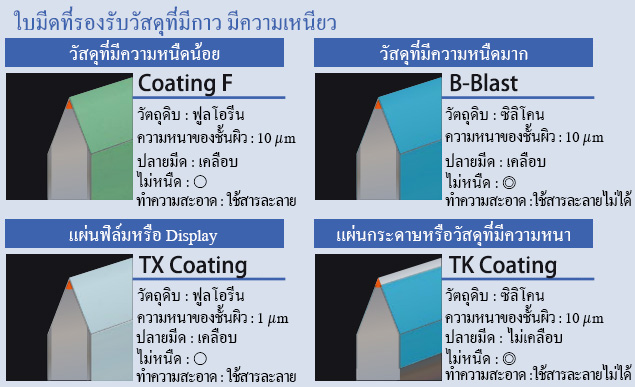

Non-adhesive Coated Rule

ทางเลือกในการตัดเทปกาว, งานที่มีกาว และพันธบัตร


​ลักษณะเด่นของ Coating Rules (ใบมีดเคลือบ)

♦ ลดกาวที่ติดใบมีดและยังลดระยะเวลาการทำความแม่แบบตัด

หลักในการเลือก Coating Rule (ใบมีดเคลือบ)

♦ ดูชิ้นงาน/ไม่มีคุณสมบัติของสารยึดติด/ ควบคุมจำนวนการตัด

♦ ความเข้าใจในวิธีการทำความสะอาด



H-Cr COAT

ผลิตงานที่มีลักษณะราบเรียบ สม่ำเสมอ

เคลือบผิวงานด้วยความแข็ง HardnessHv900-1000 เพื่อเพิ่มความทนทานต่อการสึกกร่อน

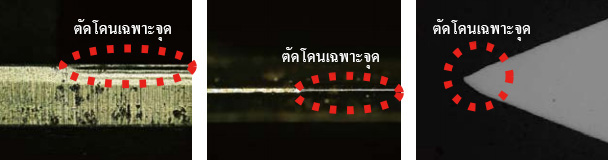

“การสึกกร่อนของปลายมีด” จากเม็ดสีของโลหะ

จากการตัดโดนโลหะ ทำให้การตัดบางจุดไม่สม่ำเสมอ

ลักษณะเด่นของใบมีดที่เคลือบ H-Cr

♦ ขณะตัดชิ้นงานที่มีการพิมพ์ ปลายมีดจะสัมผัสบางจุด และทำให้เกิดการตัดที่ไม่สม่ำเสมอได้ ซึ่งจะทำให้เห็นเป็นเส้นสีขาว ในส่วนที่มีการตัดอย่างชัดเจน สาเหตุที่ทำให้เกิดสีขาวคือเม็ดสีนั่นเอง (โดยหลักคือ Titanium Dioxide) H-Cr Coating Rule เป็นมีดไดคัทที่มีความแข็งที่ HV900-1000 การคลือบ Titanium Dioxideป้องกันการแตกหักและทำให้ผิวของใบมีดนั้นราบเรียบ สม่ำเสมอและใช้งานได้ดีใน Punching Process

♦ เป็นประโยชน์ในกระบวนการตัดที่ต้องการความอดทน

♦ เหมาะกับกระบวนการขึ้นรูปงาน อย่างเช่น ถาดยาง(เรซิน)





ใบมีคมข้าง 2 ชั้น

การเอียงของคมในมุม R จะแนบกว่าแบบคมกลางชั้นเดียว ซึ่งทำให้หน้าสัมผัสนั้น ขนาน ราบเรียบเวลาตัด

อีกทั้งยังช่วยลดการหักพับ รอยยับ หรือรอยคราบสีขาว จากการตัด

ลักษณะเด่นของ ISDB (ใบมีดคมข้าง 2 ชั้น)

♦ โดยทั่วไป เมื่อต้องตัดวัสดุที่มีความหนา ใบมีดมักจะหลุดจากตำแหน่งที่ต้องการตัดออกไป ทำให้ขนาใหญ่ขึ้น หรือบางทีก็มีลักษณะเป็น Taper ค่อนข้างมาก
หากยิ่งเนื้อระยะในการตัดเป็นลักษณะมุมป้านมากเท่าใด ใบมีดก็จะตัดตีกลับเข้ามาด้านใน ฉะนั้นเพื่อให้หน้าตัดนั้นราบเรียบไม่เป็นขุย ขนาดไม่เปลี่ยน และรักษาระดับในการตัด ใบมีดรุ่นนี้ก็เหมาะกับกระบวนการ Punching เป็นอย่างมาก

　



(Perforation Rule) ใบมีดปรุR

จะไม่มีรอยแตกระหว่างช่องที่ปรุ

ลักษณะเด่นของใบมีดปรุ

♦ ลักษณะเส้นปรุโดยทั่วไป จะต้องมีความราบเรียบ แต่เมื่อทำการปรุกล่อง หากใบมีดไม่ดีพอจะทำให้ช่องว่างรอยปรุนั้นแตก ขาด จากมุมได้ ดั้งนั้นใบมีดปรุ Rจะเป็นมุมที่ช่วยในการรองรับการปรุขณะทำการผลิตแล้วไม่ให้ช่องว่างระหว่างรอยปรุนั้นแตก ขาด และทำให้รอยปรุนั้นสวยงาม ราบเรียบ

♦ สำหรับงาน Couter plate,มีดตัดเทป เงื่อนไขการใช้งานเหมือนกับมีดปรุรุ่นมาตรฐาน
