高剛性高精度研削盤
CAシリーズでも高能率研削

コラム型精密平面研削盤CAシリーズラインナップ

​・PSG-CAシリーズ（汎用機）

・PSG-CA1シリーズ（上下1軸制御）

・PSG-CA2シリーズ（上下前後 同時2軸制御）

・PSG-CA3シリーズ（上下前後左右 3軸制御）

・PSG-CAiQシリーズ（PCコントローラー付き 上下前後2軸制御）

Precision Surface Grinding Machine
～大型ワークに対応する 中型コラム形平面研削盤の決定版～

精密平面研削盤

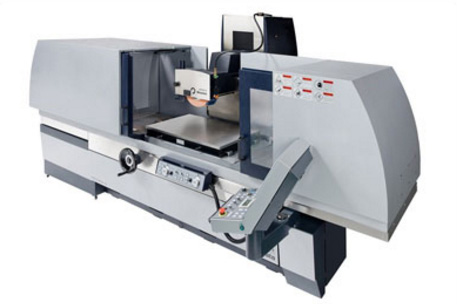

PSG106CA

※本機写真にはオプションが含まれています。

​

シリーズラインナップ

PSG64CA・PSG66CA・PSG84CA・PSG104CA・PSG106CA

コンセプト

業界最高クラスの高剛性マシン・高精度を実現した平面研削盤の上位機種

特徴

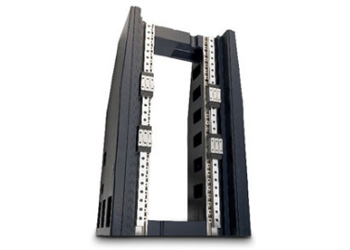

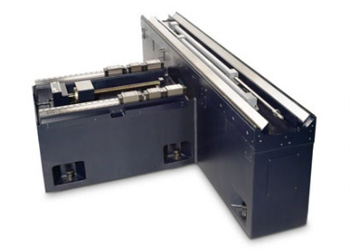

・オーバーハングレスのT型フレーム一体構造、真直性に優れた左右V-V案内面を採用。

大型工作物の着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することで積載重量を大幅アップ。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工ができます。

・よく切れるといし(キュービトロンTMⅡ)との組合せで従来の切り込み量を格段にアップさせることも可能です。

・基本仕様は従来のPSG-DXシリーズと同様、上下自動切込み機能・左右前後ティーチング機能等も標準搭載されており汎用精密平面研削盤の可能性を拡げる未来の研削盤です。

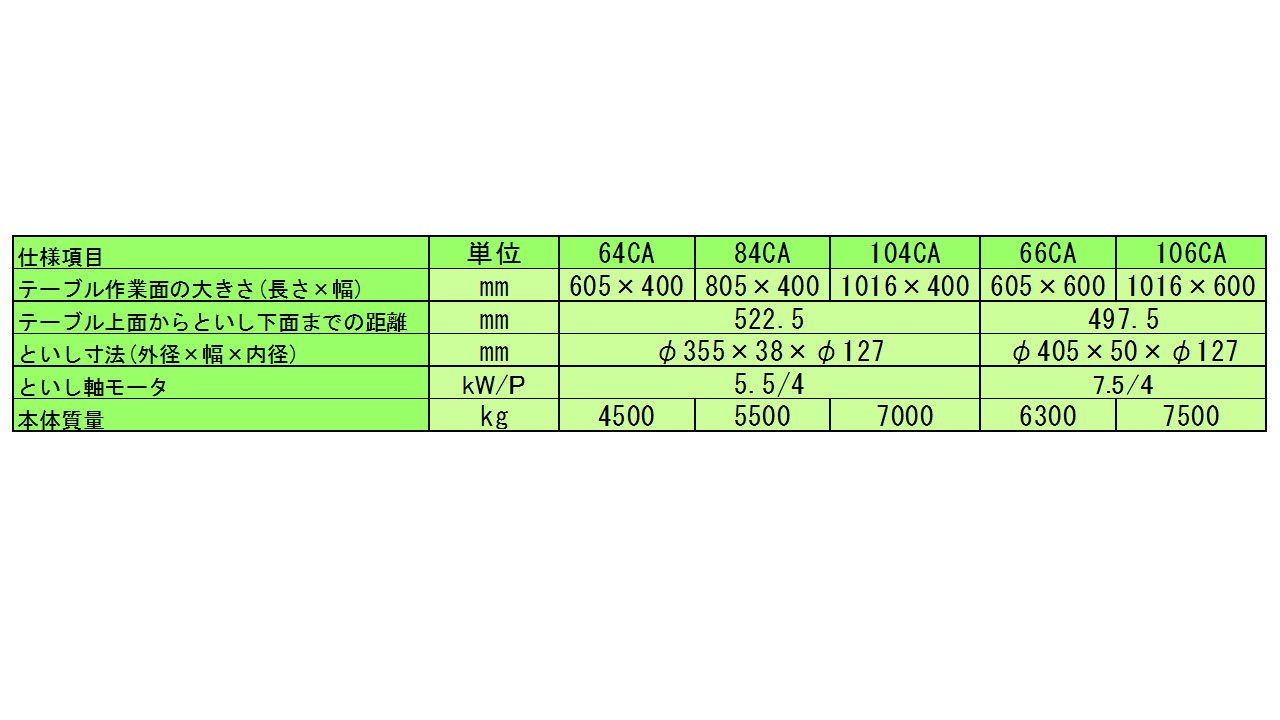

PSG-CAシリーズ標準仕様

​​

Double Column Type NC Surface Grinding Machine Series
～高精度・高能率加工要求に応える高剛性門形平面研削盤～

NC門形平面研削盤
PSG158CH-iQ

※本機写真にはオプションが含まれています。

​

シリーズラインナップ

PSG158CH-iQ・PSG208CH-iQ・PSG308CH-iQ・PSG408CH-iQ

コンセプト

自動車用モータコア用順送金型や液晶部品加工分野での高精度・高能率要求、金型ベース加工業界殻の高能率要求・短納期に応える門形平面研削盤。

特徴

・ロングセラーのコラム形平面研削盤PSG208DXNCのフロアスペースと段取りの容易性を継承し、といし幅100mmを使用することで前後幅最大1000mmまで加工可能。

・グローバル標準ソフトとして完成させた文字レス対話ソフトは、画面上のアイコンを見ながらタッチ入力で容易に操作できます。

・CH-iQシリーズは、平面研削盤で初めて自動データ作成機能を搭載しました。総取り代と精取り代を入力、次に砥石の粒度を入力するだけで、研削加工理論に当社の経験値を加味した最適な研削条件とドレス条件を自動作成します。

・粗ドレスはオプションの上部ドレス、仕上げは卓上ドレス装置の組み合わせでドレス時間を短縮。さらにシフトプランジ研削サイクルは加工時間短縮に貢献します。

・オプションの上部ドレッサ採用により、卓上ドレスとの粗・仕上げ加工を組み合わせて加工時間をさらに短縮。

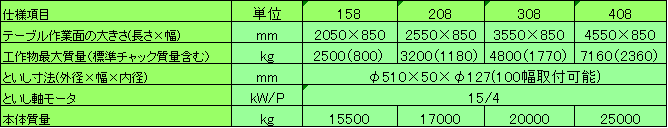

PSG-CH-iQシリーズ標準仕様​
