SHIN MAX SYSTEMS CO,. LTD.
真空成形によるトレー、ブリスター等の製造販売

真空成形関連機械販売


装置の販売だけでなく、すべての面から貴社をバックアップ致します。

技術指導

メンテナンス

トレーニング



販売機械のご紹介

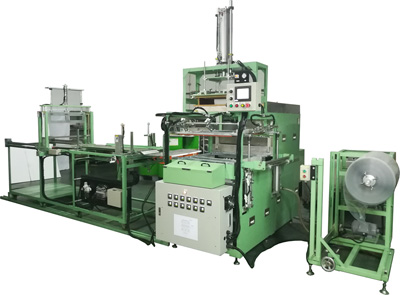

真空成形装置

Vaccum Forming Machine

最大成形面積 Max molding area (W)600×(F)600mm
最大成形深さ Max molding delth 100mm
材料幅 Sheet width adjustment 最大640mm Max640mm
成形方式 Molding system プラグアシスト Plug assist
ヒーター(インフラヒーター)
Heating system
上面ヒーター: 11点 温調 ON.OFF
下面ヒーター: 1点 温調 ON.OFF
Infrastructure heater Uppre heater: 11 points temperature control(ON/OFF)
Bottom heater: 1 points temperature control(ON/OFF)
冷却 Cooling 自動スプレーガン6基 Auto spray gun 6pieces
シート巻き戻し Sheet rokking-back equpment シート幅最大640mm(オプション) Maximum sheet width 64mm (Option)
シャー集積箱 Cutter stock box カッター幅400mm-640mm(オプション) Cutter width 400mm-640mm(Option)
真空ポンプ Vacuum pump 2.2kW(オプション) (Option)
エアーコンプレッサー Air compressor 5.5kW(オプション) (Option)
機械寸法 Machine size 本体(Main Body): (W)1,605 x (L)2,250 x (H)2,670mm
オプション(Option)
シート巻き出し(Un-Roll/Un-Fold equipment): (W)600×(L)1,100×(H)1,070mm
オプション(Option)
シャー集積箱(Cutter stock box): (W)4,400×(L)1,190×(H)2,110mm
電気容量 Electric capacity φ3   220V  125A

▲ PAGE TOP



中古装置リスト USED MACHINE LIST

PROCESSMODELMAKERDATE OF
PRODUCTION
WORK AREAINPUT BOLTAGESPECIFICATIONS
VACUUM FORMINGMVF-750YAMANAKA
-KIKO
March, 1997(W)420~700mm
(L)450~1,000mm
200V, 3-FHASETable control :AC servomotor
Chain drive :AC servomotor
VACUUM FORMING►​MVF-750YAMANAKA
-KIKO
March, 1996(W)420~700mm
(L)450~1,000mm
200V, 3-FHASEChain drive:Clutch / Brakes
VACUUM FORMING►​MVF-750YAMANAKA
-KIKO
-(W)420~700mm
(L)450~1,000mm
200V, 3-FHASEChain drive:Clutch / Brakes
Die CutOP-29AKEBONO MACHINE-930×680mm200V, 3-FHASEPressurization: 50ton
Work table: Single
Die CutOP-35FAKEBONO MACHINEAugust, 19991,100×750mm200V, 3-FHASEPressurization: 60ton
Work table: Single
Die CutSHDC600×600-75TTOKOJanuary, 1989600×600mm200V, 3-FHASEPressurization: 75ton
Work table: Double
Die CutSHC1100×700-50TTOKONovember, 19811,100×700mm200V, 3-FHASEPressurization: 50ton
Work table: Double
Die CutSHDC1100×1100-100TTOKOAugust, 19851,100×1,100mm200V, 3-FHASEPressurization: 100ton
Work table: Single
Die CutSHDC1100×1100-75TTOKOAugust, 19851,100×1,100mm200V, 3-FHASEPressurization: 75ton
Work table: Single
Die CutSHDC1100×800-100TTOKOApril, 19961,100×700mm200V, 3-FHASEPressurization: 100ton
Work table: Double
Die CutSHC1100×700-75TTOKOApril, 19881,100×700mm200V, 3-FHASEPressurization: 75ton
Work table: Double

▲ PAGE TOP

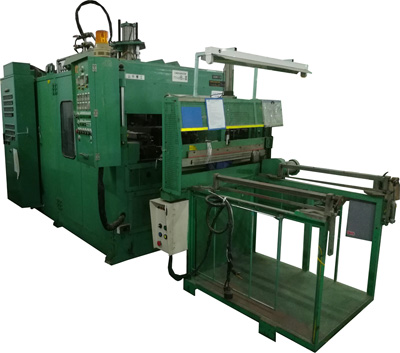

山中機工株式会社
YAMANAKA CO.,LTD.

Model: MVF-750

製造年月 Manufacture date March,1997
最大成形面積 Max molding area (W)700×(F)1,000mm
最少成形面積 Min molding aria (W)420×(F)450mm
最大成形深さ Max molding delth 100mm
材料幅 Sheet width adjustment 最大740mm/最少460mm Max740mm/Min460mm
成形方式 Molding system プラグアシスト(ACサーボ モーター) Plug asiist(AC SERVO MOTOR)
ヒーター(インフラヒーター)
Heating system
上面ヒーター: 29点 温調 ON.OFF
下面ヒーター: 23点 温調 ON.OFF
Infrastructure heater Uppre heater: 29points temperature control(ON/OFF)
Bottom heater: 23points temperature control(ON/OFF)
冷却 Cooling 自動スプレーガン6基 Auto spray gun 6pieces
シート巻き戻し Sheet rokking-back equpment 付属 Attachment
シャー集積箱 Cutter stock box カッター幅740mm(スライドカッター) Cutter width 740mm(Slide cutter)
真空ポンプ Vacuum pump 5.5kW(オプション) (Option)
エアーコンプレッサー Air compressor 11kW(オプション) (Option)
チェーン駆動電動機 Chain drive motor ACサーボモーター (AC SERVO MOTOR)
機械寸法 Machine sizu (W)2400×(L)5950×(H)2170mm
機械重量 Machine weight 4500kg
電気容量 Electric capacity φ3  200V

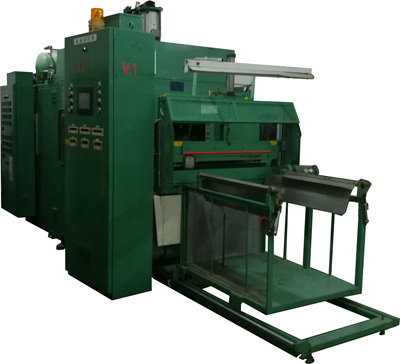

山中機工株式会社
YAMANAKA CO.,LTD.

Model: MVF-750

製造年月 Manufacture date March,1996
最大成形面積 Max molding area (W)700×(F)1,000mm
最少成形面積 Min molding aria (W)420×(F)450mm
最大成形深さ Max molding delth 100mm
材料幅 Sheet width adjustment 最大740mm/最少460mm Max740mm/Min460mm
成形方式 Molding system プラグアシスト Plug asiist
ヒーター(インフラヒーター)
Heating system
上面ヒーター: 29点 温調 ON.OFF
下面ヒーター: 23点 温調 ON.OFF
Infrastructure heater Uppre heater: 29points temperature control(ON/OFF)
Bottom heater: 23points temperature control(ON/OFF)
冷却 Cooling 自動スプレーガン6基 Auto spray gun 6pieces
シート巻き戻し Sheet rokking-back equpment 付属 Attachment
シャー集積箱 Cutter stock box カッター幅740mm(スライドカッター) Cutter width 740mm(Slide cutter)
真空ポンプ Vacuum pump 5.5kW(オプション) (Option)
エアーコンプレッサー Air compressor 11kW(オプション) (Option)
チェーン駆動電動機 Chain drive motor クラッチ/ブレーキ式 CLUTCH/BRAKE
機械寸法 Machine sizu (W)2400×(L)5950×(H)2170mm
機械重量 Machine weight 4500kg
電気容量 Electric capacity φ3  200V

▲ PAGE TOP


山中機工株式会社
YAMANAKA CO., LTD.

Model: MVF-750

製造年月 Manufacture date March,1996
最大成形面積 Max molding area (W)700×(F)1,000mm
最少成形面積 Min molding aria (W)420×(F)450mm
最大成形深さ Max molding delth 100mm
材料幅 Sheet width adjustment 最大740mm/最少460mm Max740mm/Min460mm
成形方式 Molding system プラグアシスト Plug assist
ヒーター(インフラヒーター)
Heating system
上面ヒーター: 29点 温調 ON.OFF
下面ヒーター: 23点 温調 ON.OFF
Infrastructure heater Uppre heater: 29points temperature control(ON/OFF)
Bottom heater: 23points temperature control(ON/OFF)
冷却 Cooling 自動スプレーガン6基(実装4基) Auto spray gun 6pieces(Implemented 4pieces)
シート巻き戻し Sheet rokking-back equpment 付属 Attachment
シャー集積箱 Cutter stock box カッター幅740mm(スライドカッター) Cutter width 740mm(Slide cutter)
真空ポンプ Vacuum pump 5.5kW(オプション) (Option)
エアーコンプレッサー Air compressor 11kW(オプション) (Option)
チェーン駆動電動機 Chain drive motor クラッチ/ブレーキ式 CLUTCH/BRAKE
機械寸法 Machine sizu (W)2400×(L)5950×(H)2170mm
機械重量 Machine weight About 5,000kg
電気容量 Electric capacity φ3  200V 約73kW

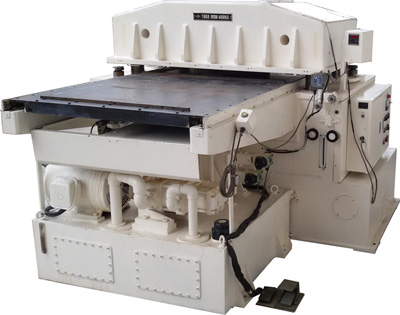

自動油圧裁断機
Hydraulic Automatic Die Cutting Machine

Maker: 株式会社トーコー TOKO CO., LTD.
Model: SHDC600×600 - 75T

製造年月 Manufacture date January, 1989
機械寸法 Machine sizu(W)1820×(L)2380×(H)1705mm
機械重量 Machine weight5500kg
電気容量 Electric capacityφ3  200V  50A
有効作業面積 Effective Working Area 600 x 600mm
作業テーブル Working Table 両面 Double Table
加圧能力 Pressure 75 ton

自動油圧裁断機
Hydraulic Automatic Die Cutting Machine

Maker: 株式会社トーコー TOKO CO., LTD.
Model: SHDC1100×1100×75T

有効作業面積 Effective Working Area 1100 x 1100mm
加圧能力 Pressure 75 ton
電気容量 Electric capacity φ3  200V
