鏡面・曲面外観検査ロボット HS-IR 100 ～より正確に、よりスピーディーに～
目視を凌駕する外観検査を実現

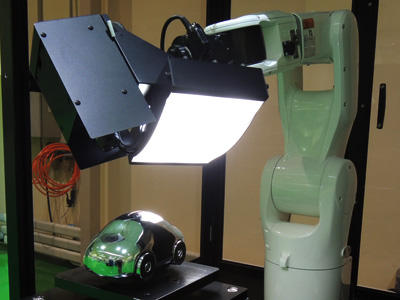

多関節ロボットが、ワーク曲面に合わせてカメラヘッドを最適ポジションに配置し、鏡面用に構成された光学系が微細な欠陥を捉え、画像処理ソフトが欠陥を抽出します。
携帯電話のケース等の小さい部品から自動車のドアサイズまで、形状を問わず検査が可能です。
►►► 検査範囲
0.01m～1.5m
►►► 性能
| 欠陥種 | 検出性能（目安） | 欠陥種 | 検出性能（目安） |
| キズ | 約 0.1mm 幅～ | タレ | 段差 0.1mm～ |
| ブツ（凹） | 約 Φ0.5mm～ | 汚れ | 約 Φ0.5mm～ |
| ヘコ（凸） | 約 Φ1.0mm～ | シワ | 段差 0.1mm～ |
| 打痕 | 約 Φ0.5mm～ | - | - |
※カメラ30万画素、視野30mm x 40mmの場合
►►► 欠陥検出例

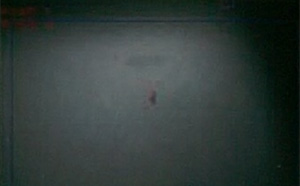

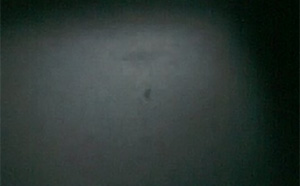

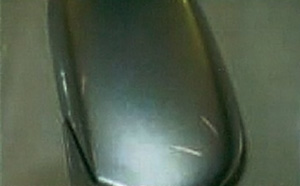

キズ検査例 1塗装面の傷 |  ワーク（塗装面） |  カメラ画像 |  欠陥検出画像 |

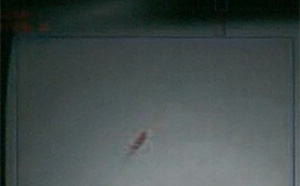

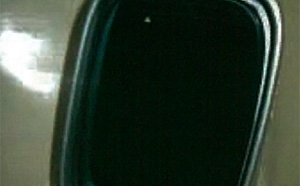

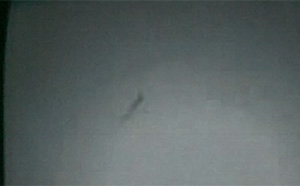

キズ検査例 2ガラス面の傷 |  ワーク（ガラス面） |  カメラ画像 |  欠陥検出画像 |

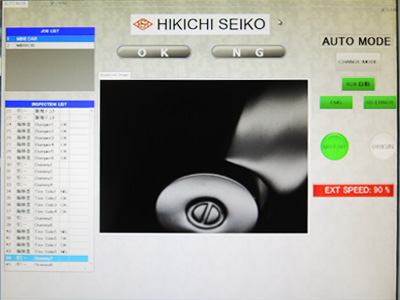

►►► 検査風景
|
|
►►► 動画紹介

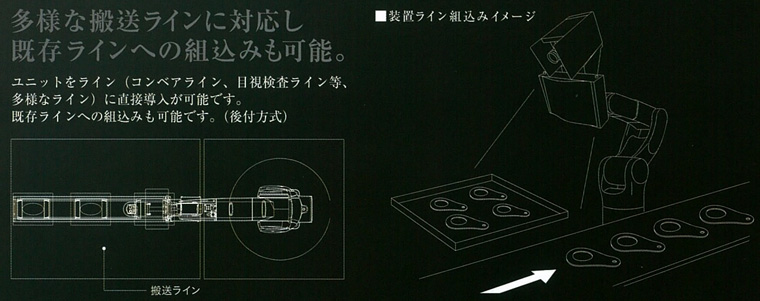

目視検査領域の自動化 これまで不可能とされた鏡面・曲面のワークを検査することが可能です。 トレーサビリティシステムとしても利用可能。 検査対象ワークは、鉄、アルミ、樹脂、メッキ製品など多岐にわたり対応が可能です。
