金属粉末射出成形(Metal injection moulding, MIM)

高密度、高精度、複雑形状の μ-MIM® 製品を試作から量産まで承ります。

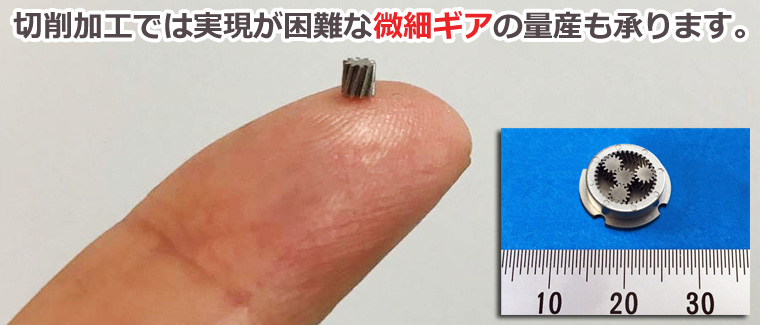

この遊星ヘリカルギア(指先に乗せたギア)が入っている内歯ヘリカルギアは内径が10mm以下で、工具歯の問題で切削加工では現在のところ加工不可能なサイズです。内径が10mm以上の場合においても、蓋付きの内歯部品の場合(画像右四角内)、切削加工では工具が歯底まで到達しないため、形状完成度と精度が低下します。
また、切削加工の場合、月当たりの生産量は3~5万個が限界であるといわれています。

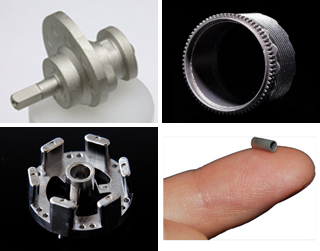

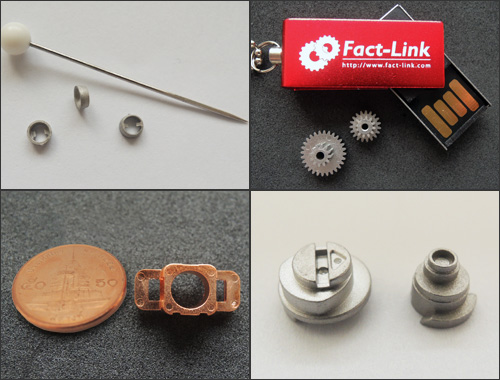

我々が提供する金属射出成形技術( μ -MIM ®)は、このような微細ギアだけでなく、高精度な微細部品の量産を得意としております。

開発段階で製造方法に悩んでいる、加工コストを下げたい、現行のMIMに満足していない方はご相談ください。⇒詳細ページはこちら

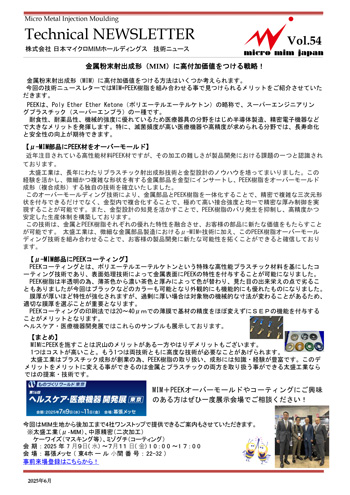

金属射出成型（MIM）技術ニュースレターVol.8

革新的な歯車加工を実現するμ-MIM

1周の間に諸元や位相が異なるギアや間欠ギア、モジュール違いの段付きギアなどMIMでは金型からの製作のため特殊な工具は必要とせず、またどのような形状でも部品の一体化による高強度化と高精度の幾何公差を実現できます。さらに、機械加工では実現できないような複数の歯車の組み合わせや他部品との一体化について切削工具に支配されない自由な歯面、歯元形状が実現可能です。特に小モジュールの歯車は機械加工ではサイズに合わせた特殊工具が必要となり、刃先の破損などが起こりやすくなるので、μ-MIMの得意とする領域で多くのメリットが発揮できます。加えて、既存の測定技術では対応不可能な歯車形状の評価も世界最先端の測定型マイクロX線CTで一貫した管理が可能です。
