打抜き用特殊刃物（トムソン刃）の製造・販売
トムソン刃紙器・段ボールのパッケージ打ち抜き用刃物として使用されるだけではなく、リサイクル製品から食品トレイ・フィルムシートなど多様な打ち抜きに使用されているトムソン刃。 弊社では、積極的に時代のニーズに対応した刃材の生産を行ない、代理店と連携して販売しております。 お気軽にお問い合わせ下さい。 |
 |
Tignite Plus - 刃先準鏡面加工 - |
|
|
|

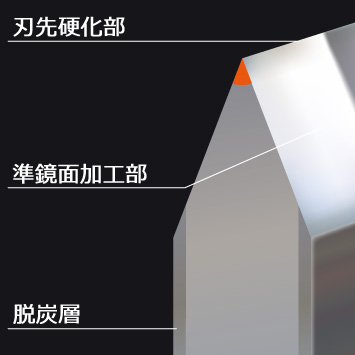

独自の技術により開発された世界に類をみないカッティングブレードです。刃先には特殊な準鏡面加工を施しているため、不要な切削痕がなくなり切断物との接触を滑らかにします。また、切断加工時に障害となる小さなカエリを取り除いているため切断面を平滑に加工することが可能となります。完全な直線が要求される特殊フィルム、特殊プラスチックシート、積層フィルムや合成樹脂製品の切断部剥離抑制に有効な効果を発揮します。
| 母体硬さ | HV345 (48) | HV380 (52) |
| 刃先硬さ | HV620 (76) | HV650 (78) |
| 刃高 | 23.8mm | |
| 刃厚 | 0.71mm (2pt) | |
| 刃先形状 | CB (30° or 42° or 52°) | |
| 用途 | 紙粉低減、厚紙、ラミネート紙、タバコ用ラミネート紙、紙容器、挨拶状用、PE, PVC, PP, PET, 保護フィルム | |
| 準鏡面加工 | ||
 |
Tignite S/SP |
 |
曲げ加工に強く、厳しい状況下での使用を想定した切削仕上げのカッティングブレードです。 多品種・小ロットな紙器製品の打ち抜きに最適です。 新製品では厚さ1.05mmにより、ダンボールなどの固くて厚みのある物でも、容易かつ高速で打ち抜く優れものです。ニーズに合わせた切削仕上げのSタイプ、切削仕上げ＋特殊加工のSPタイプをご用意しています。 |
| 母体硬さ | HV345 (48) | HV380 (52) |
| 刃先硬さ | HV620 (76) | HV650 (78) |
| 刃高 | 23.8mm | |
| 刃厚 | 0.71mm (2pt) / 1.05mm(3pt) | |
| 刃先形状 | CB (42° or 52°) / CDB (42° or 52°) | |
| 用途(S) | 厚紙、小ロット向けタバコ用厚紙、紙容器、薄紙ダンボール | |
| 用途(SP) | 厚紙、ラミネート紙、小ロット向けタバコ用厚紙、タバコ用ラミネート紙、紙容器、薄紙ダンボール | |
| 切削加工 | 研磨仕上げ | ||
Tignite WS/WSP |
 |
WSタイプは二段構えで一段目は押圧に適応するために選択され、切れ味を落とさず刃先への最適な磨耗状態を供給することで耐久性は大きく向上します。 WSPタイプもWSタイプ同等の能力がありますが、紙粉を抑える効果があります。 |
| 母体硬さ | HV345 (48) | HV380 (52) |
| 刃先硬さ | HV620 (76) | HV650 (78) |
| 刃高 | 23.8mm | |
| 刃厚 | 0.71mm (2pt) / 1.05mm (3pt) | |
| 刃先形状 | CB(50°1st / 42°2nd or 60°1st / 52°2nd) CDB(50°1st / 42°2nd / 7° or 60°1st / 52°2nd / 7°) |
|
| 用途(WS) | 耐久性向上、厚紙、小ロット向けタバコ用厚紙、紙容器、薄紙ダンボール | |
| 用途(WSP) | 耐久性向上、厚紙、ラミネート紙、小ロット向けタバコ用厚紙、タバコ用ラミネート紙、紙容器、薄紙ダンボール | |
| 切削加工 | 研磨仕上げ | ||
Tignite M - 先端形状0.02R - |
|
|
打ち抜きによって生じる刃先の潰れを抑制する効果が 得られます。 多量な紙器製品の打ち抜きに最適です。 |
先端0.02Rの刃先形状を有しているカッティングブレードです。| 母体硬さ | HV345 (48) | HV380 (52) | ||
| 刃先硬さ | HV600 (74) | HV620 (76) | HV650 (78) | HV670 (80) |
| 刃高 | 23.8mm | |||
| 刃厚 | 0.71mm (2pt) / 1.05mm (3pt) | |||
| 刃先形状 | CB (42° or 52°) | |||
| 用途 | 耐久性向上、厚紙、ラミネート紙、タバコ用ラミネート紙、紙容器 | |||
| 切削加工 |
Tignite R/RF |
 |
Rは上質の研磨加工を意味します。 ラミネートされた材料を抜くのに適しています。 紙粉に問題がある時の使用をお薦めします。 |
| 母体硬さ | HV345 (48) | HV380 (52) | HV450 (60) |
| 刃先硬さ | HV620 (76) | HV650 (78) | HV670 (80) |
| 刃高 | 23.8mm | ||
| 刃厚 | 0.71mm (2pt) / 1.05mm (3pt) | ||
| 刃先形状 | CB (42° or 52°) CDB (42° or 52°)一段目は研磨加工、二段目は切削加工と研磨加工の二種類あります。 |
||
| 用途(R) | 紙粉低減、厚紙、ラミネート紙、タバコ用ラミネート紙、紙容器、挨拶状用、厚紙ダンボール、PE, PVC, PP, PET, 真空成形、保護フィルム、ガスケット |
||
| 用途(RF) | 紙粉低減、厚紙、ラミネート紙、タバコ用ラミネート紙、紙容器、挨拶状用、真空成形、ガスケット | ||
| 研磨加工 | 切削加工 | ||
Tignite CW |
 |
二段刃CWはアジア市場に向けた特別仕様の刃物です。 CWの特徴は先端角４２°で両刃と同等の切断力を保持したまま鋭角な二段目が切断抵抗を和らげます。 板紙や仕切りなど硬質な材料に使用します。 |
| 母体硬さ | HV450 | |
| 刃先硬さ | HV670 | |
| 刃高 | 23.8mm | |
| 刃厚 | 0.71mm (2pt) | |
| 刃先形状 | CDB (42°) | |
| 用途 | 紙粉低減、厚紙、ラミネート紙、タバコ用ラミネート紙、紙容器、挨拶状用、真空成形、ガスケット | |
| 研磨加工 |
切断荷重 |
| 製品 | PVC (N) | ||
| S | 42° | ～330 | |
| 52° | ～430 | ||
| SP | 42° | ～230 | |
| 52° | ～330 | ||
| WS | 52° | ～430 | |
| WSP | 52° | ～330 | |
| M | 52° | ～850 | |
| R | 42° | ～80 | |
| PLUS | 42° | ～80 | |
梱包 |
| コイル | STRAIGHT |
 |
 |
硬さ換算表 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途 |
| 用途 | タイ取扱いモデル | |||||||||
| 切削加工 | 研磨加工 | |||||||||
| S | SP | WS | WSP | M | R | RF | CW | Plus | ||
| 利点 | 紙粉低減 |  |
|
|
|
|||||
| 耐久性向上 | |
|
|
|||||||
| 用途 | 厚紙 | |
|
|
|
|
|
|
|
|
| ラミネート紙 | |
|
|
|
|
|
|
|||
| 小ロット向けタバコ用厚紙 | |
|
|
|
||||||
| タバコ用ラミネート紙 | |
|
|
|
|
|
|
|||
| 紙容器 | |
|
|
|
|
|
|
|
|
|
| 挨拶状 | |
|
|
|
||||||
| 薄紙ダンボール | |
|
|
|
||||||
| 厚紙ダンボール | |
|||||||||
| プラスチック | PE, PVC, PP | |
|
|||||||
| PET | |
|
||||||||
| 真空成形 | |
|
|
|||||||
| 電子 | 保護フィルム | |
|
|||||||
| ガスケット | |
|
|
|||||||
