計測機器にはその対象や目的に応じて様々なアプローチがあります。私たちISSOKUは、常に測定の原点に立ち戻り、各々のケースに応じて、どのようにすれば、より精度の高い測定が可能か考えることから開発を始めます。その結果、私たちは多くの測定分野において経験とアイディアを蓄積し、高精度を実現する数々の新機軸を生み出してきました。　このように高精度測定を追及する飽くなき姿勢は、非接触型の光学方式による絶対測定器「小径内径測定器（IDM）」を産み出し、さらにその発展系としてCCDカメラシステムを採用したモニター画像による測定方式やコンピュータ演算による測定位置決めの簡易化を実現したEX（EXPERT）システムの開発に結びついています。また、今後、標準化が推進される角度測定の分野では、割出精度0.2秒を誇る「超精密割出台（SPID）」を開発し、角度測定器の原器として関係業界から高い評価を受けています。さらに、自動車部品などを高精度に測定する検査治具や量産部品を精度良く測定・分別する自動計測装置などISSOKUの計測機器はあらゆる産業界に貢献しています。そして、これらすべての計測機器には、ISSOKU独自の発想と飽くなき品質追求の思想が息づいているのです。

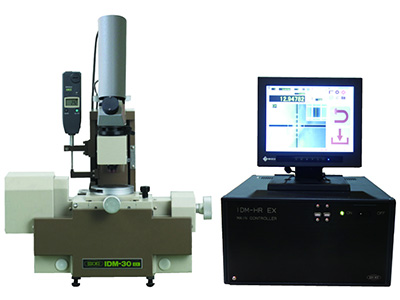

小径内径測定器 IDM

内径測定の標準器

最小0.1mmの内径もトレーサビリティーが保証できます。

小径内径測定器IDMは顕微鏡での被測定物のエッジを測定する装置ではありません。光学的にとらえた壁面間の距離を測定する装置です。絶対測定器ですのでマスターゲージやブロックゲージを必要としません。測定範囲は最小φ0.1mmから最大は機種によりφ100mmまで対応します。最大の特徴は被測定物のエッジの像ではなく非接触で壁面をとらえる測定原理にあります。つまり、任意の断面で直径を測定することが出来ますのでリングゲージや精密部品の評価を確実に行うことが可能です。また非接触（光学式）ですので精密測定で問題となる測定圧力の監理や補正の必要はありません。高精度の測定を極めて簡単に実現し、しかも原器にトレーサブルな測定器、それがIDMです。内径のみでなくスリット巾、外径、側面の直角度、穴のピッチなどの測定にも広く応用が可能です。

PDF カタログ（1.2MB）

超精密割出台

角度割出精度のトップレベル原器

この割出台は、上下各々720枚の歯の全数噛み合わせにより、割り出しを行います。これらの歯は１つ１つが精密に研削された後、全てのかみ合い面が密着するまでラッピングを行ったものです。これにより上下全数の歯は正確に、また均一に噛み合わされるため、常に狂いのない割り出しが可能となります。さらに、使用に伴う割り出しの精度の劣化が生じにくく、永くその精度を保つことができます。尚、SPID-720は手動式、SPID-720Aは電動式となっております。

PDF カタログ（570kb）
