 | ニューカナックとPVD・DLCとの複合処理 |
カナックPVD処理とは |
カナックPVD処理とは、ニューカナック処理後にPVDコーティング処理した複合処理で、カナック処理で形成した硬化層と面粗度を小さくかつ整えるピーニング効果とで、PVD皮膜の密着性を向上させる処理です。
特徴
| ||||||
使用目的 ■ PVD皮膜の耐剥離性向上 | 適応分野 ■ プレス成形 | 主用途例 ■ プレス成形用金型（パンチ＆ダイ） | ||||
特徴 ■ PVD皮膜の密着性が向上します ■ PVD皮膜を形成するために、耐磨耗性が向上します | 使用目的 ■ PVD皮膜の耐剥離性向上 | 適応分野 ■ プレス成形 | 主用途例 ■ プレス成形用金型（パンチ＆ダイ） |

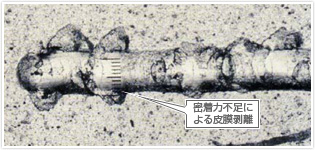

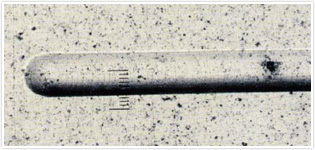

スクラッチテスト 荷重：100N（100倍） |
| カナックPVD処理 | PVD処理のみ |

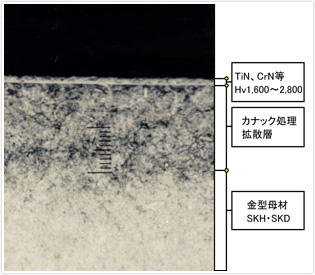

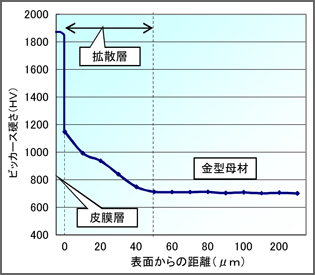

| カナックPVD処理品の組織写真 | カナックPVD処理品の硬さ分布イメージ図 |
評価事例
| | 適用部品 | 従来の状況 | 対策 | 処理後 |
|---|---|---|---|---|
| A社 | 成形パンチ 被加工材：SPCC t＝2.0mm | HAP72を使用し10万ショット | ニューカナック＋PVD（TiCN) | 62万ショットまで延命 |
| B社 | 成形ローラー 被加工材：S35C | SKD61改＋PVD（TiN） 14,000ショットで寿命 | ニューカナック＋PVD（TiN) | 21,000ショットまで延命 |
| C社 | 絞りダイ 被加工材：SPCC t＝1.2mm | SKH51にTD処理で200万ショット 熱変形の為、毎回修正が必要 | ニューカナック＋PVD（CrN) | 寿命は同等だが、熱変形が 極小の為修正不要 |
| D社 | 温間鍛造上型 | YXR33材：10,000ショットにてカケ発生 | ニューカナック＋PVD（TiN) | 25,000ショットまで延命 |
