フレックスロケーター

​

治具段取り時間を大幅短縮

フレックスロケーター

フレックスロケーターは、カジリやガタツキがない位置決めにより、高い再現性とスムーズな作業性を両立した位置決め部品で、治具段取り時間を大幅に短縮できます。

お手軽に作業性の向上ができる位置決め専用タイプから、クランプ機構も内蔵されたワンタッチタイプ、省力化が可能なエア駆動タイプと幅広くラインアップしています。​

​

こんなことで悩んでいませんか・・・？

​

● 位置決め方法を改善したい・・・

● 治具交換の芯出し作業の効率化したい・・・

特長

Point 1: カジキリやガタツキがない位置決め

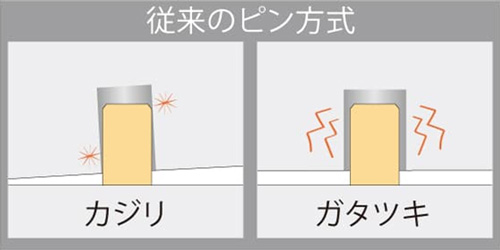

従来のストレートピン・ダイヤピンでの位置決めで嵌め合い公差を厳しくすると着脱時にカジリが発生して作業に支障が出てしまいます。
また、作業性を重視して嵌め合い公差を緩くするとガタツキが生じてしまい、精度が安定しません。
フレックスロケーターはカジリやガタツキがなく、高い再現性とスムーズな作業性を両立した位置決めが可能です。

Point 2: 豊富なバリエーション

お手軽に作業性向上ができる位置決め専用タイプから、クランプ機構も内蔵されたワンタッチタイプ、省力化が可能なエア駆動タイプをご用意。
各タイプ毎に幅広いバリエーションをラインアップしていますので、お客様でのご使用方法に合わせてご選定が可能です。

​

手軽に作業性向上

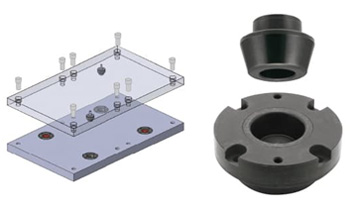

位置決め専用タイプ

​

テーパーコーンの採用により位置決めを効率化。ボルトでプレートを締め付けることで強固に固定。

簡単固定で高精度

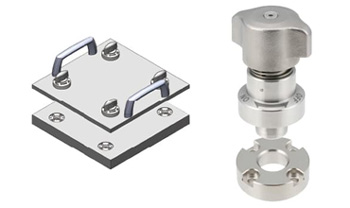

ワンタッチタイプ

​

テーパーコーンの採用により位置決めを効率化。ボルトでプレートを締め付けることで強固に固定。

治具交換を省力化

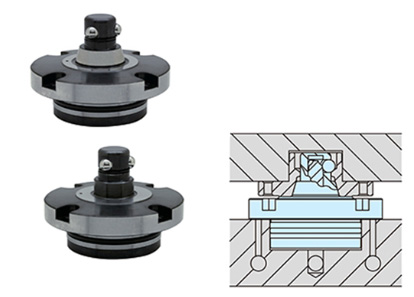

エア駆動タイプ

​

テーパーコーンの採用により位置決めを効率化。ボルトでプレートを締め付けることで強固に固定。

製品紹介

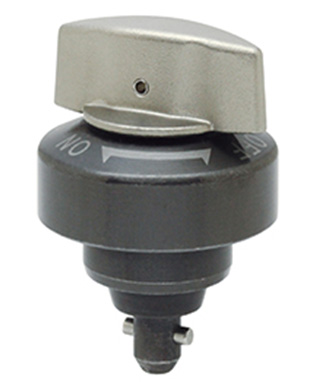

ワンタッチフレックスロケーター ノブタイプ    【位置決め＆クランプ】

​

省スペースなノブタイプ

• カム機構によりクランプ
• 手軽に再現性と作業性を両立できるノブ操作タイプ

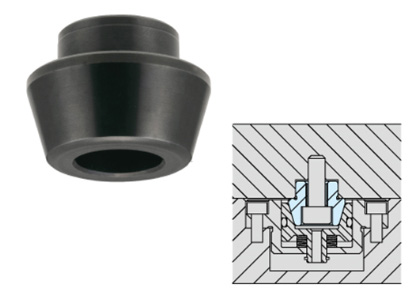

フレックスロケーター（テーパーピン）    【位置決め専用】

​

取付け穴加工にザグリ深さ精度が不要

• 可動式テーパー機構による確実な2面拘束
• 取付けが簡単なボルト固定タイプ

エアフレックスロケーター    【位置決め＆クランプ】

​

瞬時な固定が可能なエア駆動タイプ

• 高精度な位置決め
• エア圧が下がってもバネクランプで保持

その他多数のラインナップは
イマオWEBカタログにてご覧いただけます

カタログを見る ▶
