เครื่องตัดอุตสาหกรรมชนิดความเร็วสูง

เครื่องตัดอุตสาหกรรมบังคับด้วยมือ

► FINE CUT N-7　(แบบใช้งานทั่วไป / แบบใช้กับ Ejection pin)

การป้อนงานตัดบนราง เฟืองบังคับด้วยคันโยก ทำให้งานตัดท่อหรือแท่งกลมที่มีขนาดถึง Φ30mm.

ทำได้อย่างง่ายดายและแม่นยำ เมื่อติดตั้งปากกาจับงานแบบใช้ลม (อุปกรณ์พิเศษ) จะสามารถตั้งให้ตัดงานตามความยาวที่คงที่ เพิ่มประสิทธิผลการตัดให้ดีขึ้น

คุณสมบัติพิเศษ

1. ใช้มอเตอร์ขับเพลาขนาด 1.5กิโลวัตต์ สามารถตัดท่อได้ถึงขนาด 30mm. ด้วยความเร็วสูงและแม่นยำ
2. มีมิเตอร์บอกโหลดการตัดเป็นอุปกรณ์มาตรฐาน ทำให้ปรับเพิ่มลดแรงตัดได้ง่าย
3. ทั้งแบบทั่วไปและแบบ Ejection pin ติดตั้งเวอร์เนียร์เป็นอุปกรณ์มาตรฐาน
4. มีฝาครอบมิดชิด เป็นอุปกรณ์มาตรฐาน

ปากกาจับงานสำหรับแบบทั่วไป

ปากกาจับงานเป็นแบบ double clamp มีร่องหินเจียรกว้าง 3mm ทำให้งานตัดไม่มีครีบ ตัดงานได้ยาว 3-150mm มีเวอร์เนียร์ขนาด 150mm ติดตตั้งอยู่ด้านขวาเป็นอุปกรณ์มาตรฐาน

ปากกาจับงานแบบใช้กับ Ejection pin

ใช้สำหรับตัด Ejection pin ในงานแม่พิมพ์ ติดตตั้งเวอร์เนียร์ขนาด 300mm อยู่ด้านซ้ายของเครื่อง สามารถตัดได้ช่วง 50-300mm และวัดงานตัดได้

เวอร์เนียร์สเกล

※ แบบใช้งานทั่วไป ขนาดมาตรฐาน 150mm (อุปกรณ์เสริม 300mm, 500mm)
※ แบบ Ejection pin ขนาดมาตรฐาน 300mm (อุปกรณ์เสริม 500mm)

สวิตซ์ตัดอุณหภูมิศักดาไฟฟ้าต่ำ LVTS

เพื่อป้องกันเครื่องจากการ overload เมื่อศักดาไฟฟ้าลดลงสวิตซ์จะปิดทันที

เป็นปากกาจับงานที่ออกแบบพิเศษเพื่อตัดงานเป็นจำนวนมากทำงานประสานกับคันโยก
จับหรือปล่อยงานแบบอัดโนมาติบังคับด้วยลม ทำให้การตัดงานไม่กระดุกเหมือนการบังคับด้วยมือ

สเปคเครื่องมาตรฐาน

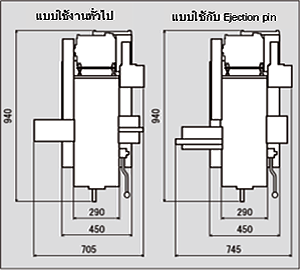

ขนาดพื้นที่สำหรับการติดตั้ง

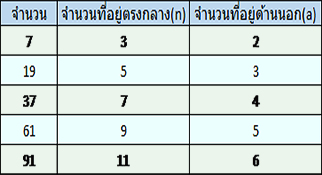

การตัดแบบมัดรวม

สำหรับการตัดท่อขนาดเล็ก เช่น เข็มฉีดยา
​สามารถนำท่อใส่ในถุงที่หดตัวด้วยความร้อน เพื่อมัดรวมกัน

※ ให้ความร้อนโดยเครื่องเป่าลมร้อนอุตสาหกรรมหรือแช่น้ำร้อน

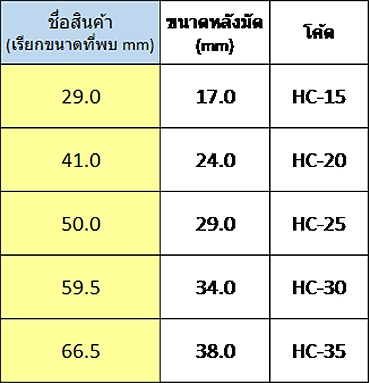

※ สเปคของถุงที่ใช้ สามารถติดต่อปรึกษาได้

เครื่องตัดอเนกประสงค์ขนาดเล็ก

► FINE CUT SS-33　(แบบใช้งานทั่วไป / แบบใช้กับ Ejection pin)

ลักษณะพิเศษ

1. โต๊ะวางชิ้นงานเคลื่อนที่บนราง
2. หน้าโต๊ะกว้าง เหมาะกับลักษณะงานที่หลากหลาย
3. สามารถใช้หินเจียรที่มีขนาดเส้นผ่านศูนย์กลางถึง Φ205
4. ออกแบบให้หน้าโต๊ะมีพื้นที่กว้างพอสำหรับการเปลี่ยนหินเจียร
5. สามารถติดตั้งเวอร์เนียร์ยาว 150mm, 300mm, 500mm (แบบทั่วไป)
6. มีรุ่นสำหรับงาน Ejector pin ที่ใช้ในงานทำแม่พิมพ์ ซึ่งติดตั้งเวอร์เนียร์ขนาด 300mm เป็นอุปกรณ์มาตรฐาน และขนาด 500 mm เป็นอุปกรณ์เสริม

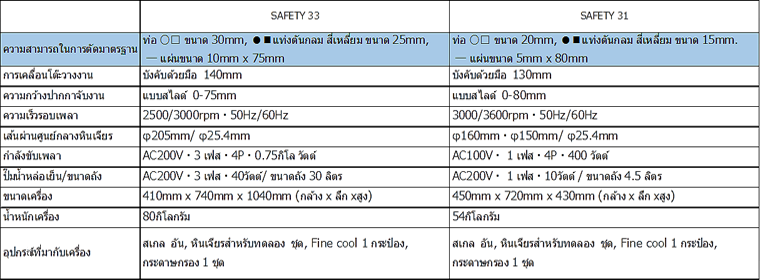

ขนาดพื้นที่สำหรับการติดตั้ง

► FINE CUT SS-31　(แบบใช้งานทั่วไป / แบบใช้กับ Ejection pin)

ลักษณะพิเศษ

1. โต๊ะวางชิ้นงานเคลื่อนที่บนราง
2. หน้าโต๊ะกว้าง เหมาะกับลักษณะงานที่หลากหลาย
3. สามารถใช้หินเจียรที่มีขนาดเส้นผ่านศูนย์กลางถึง Φ160
4. ออกแบบให้หน้าโต๊ะมีพื้นที่กว้างพอสำหรับการเปลี่ยนหินเจียร
5. สามารถติดตั้งเวอร์เนียร์ยาว 150mm, 300mm, 500mm (อุปกรณ์เสริม)
6. มีรุ่นสำหรับงาน Ejector pin ที่ใช้ในงานทำแม่พิมพ์ ซึ่งติดตั้งเวอร์เนียร์ขนาด 300mm เป็นอุปกรณ์มาตรฐาน (500 mm เป็นอุปกรณ์เสริม)


ขนาดพื้นที่สำหรับการติดตั้ง

ปากกาจับชิ้นงานรุ่นทั่วไป

เป็นการจับยืดแบบ double clamp มีร่องขนาด 3 mm. ทำให้งานตัดไม่มีครีบตัดชิ้นงานขนาดเล็กได้ ด้านขวามี stopper หยุดชิ้นงานที่ 100 mm. มีสเกลแบบง่ายเป็นอุปกรณ์มาตรฐาน

ปากกาจับงานแบบใช้กับ Ejection pin

ใช้สำหรับตัด Ejection pin ในงานแม่พิมพ์ ติดตั้งเวอร์เนียร์ขนาด 300mm. อยู่ด้านซ้ายของเครื่อง สามารถตัดได้ช่วง 50-300mm. และวัดงานตัดได้ สามารถติดตั้งเวอร์เนียร์ยาว 500mm. เป็นอุปกรณ์

เวอร์เนียร์สเกล

สามารถปรับละเอียดตำแหน่งการชนของวัสดุได้
※ รุ่นทั่วไปเป็นอุปกรณ์เสริม (ขนาด 150mm, 300mm, 500mm)

※ รุ่น Ejection pin ขนาด 300mm เป็นอุปกรณ์มาตรฐาน (500mmเป็นอุปกรณ์เสริม)

มีพื้นที่สำหรับเปลี่ยนหินเจียร

บนโต๊ะวางงานเผื่อพื้นที่สำหรับการเปลี่ยนหินเจียร เปลี่ยนได้สะดวกเพราะไม่ต้องยกโต๊ะออก

มี Stopper ล็อคแกนเพลา

ติดตั้งอยู่หน้าฝาครอบสายพานทางขวาของเครื่อง สามารถล็อคแกนเพลาเวลาเปลี่ยนหินเจียรได้โดยไม่ต้องใช้อุปกรณ์พิเศษใดๆ

เครื่องเจียรขอบ

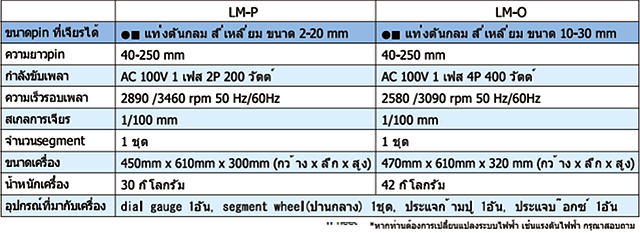

► FINE CUT LIMITER LM-P LM-O

เป็นเครื่องเจียรขอบเพื่อกำหนดความยาวของ ejection pin ของแม่พิมพ์ เหมาะสำหรับการเก็บงานให้ได้ความยาวที่แม่นยำหลังจากตัดด้วยเครื่องตัด (N7 SAFETY33/31)


คุณสมบัติพิเศษ

1. สามารถตัดงานพร้อมๆกับการวัดโดย DIAL GAUGE ขณะป้อนงาน

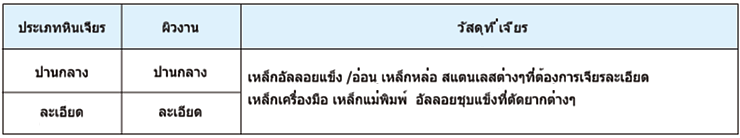

2. หินเจียรแบบ segment ออกแบบพิเศษ ซึ่งไม่อุดตันแม้จะเป็นการตัดแบบแห้ง ผิวงานไม่ไหม้

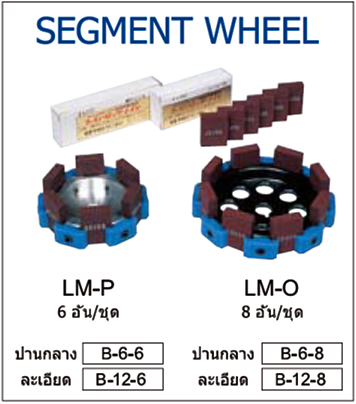

Segment Wheel

​

​​​

เครื่องตัดบังคับด้วยมือใช้ได้ทั้งแบบแห้งและเปียก

► FINE CUT Birdie II

ปากกาจับงาน

คุณสมบัติพิเศษ

1. ใช้ได้ทั้งแบบตัดแห้งและตัดเปียก จึงเลือกใช้หินเจียรได้หลายประเภท
2. สามารถตัดได้ทั้งซุปเปอร์อัลลอยที่แข็งมาก เซรามิก แก้วและอื่นๆ
3. สามารถสั่งอุปกรณ์พิเศษเป็นฐานที่มีล้อเลื่อน (ความสูง 600mm)
4. มีปากกาจับงานแบบหมุนได้ตามแนวระนาบใช้เฉพาะกับรุ่นนี้ ปรับได้ครั้งละ 1องศา สามารถวัดองศาหมุนตามเข็มนาฬิกา เพื่อตัดงานตามมุนที่ต้องการ (อุปกรณ์เสริม)

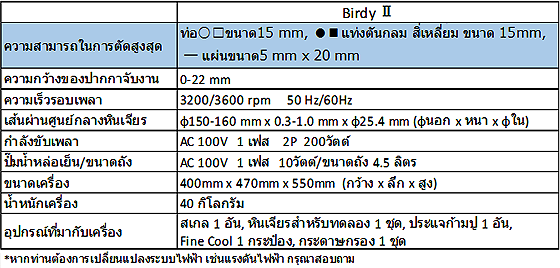

สเปคมาตรฐาน (มาตรฐานสำหรับใช้ในประเทศญี่ปุ่น)

เครื่องตัดแบบตัดแห้งความละเอียดสูงขนาดเล็ก

► FINE CUT S-5 (เครื่องตัดหลากวัตถุประสงค์ที่ใช้หินเจียร NASTON GOLD ขนาดมินิ MM-1 แต่ทำงานใหญ่)

คุณสมบัติพิเศษ

1. ขนาดเล็ก น้ำหนักเบา ฟังก์ชั่นใช้งานง่าย
2. ถึงจะเป็นการตัดแบบแห้ง แต่ผิวงานไม่มีครีล ผิวไหม้น้อย สามารถตัดงานที่ต้องการความละเอียดสูง เช่น โลหะราคาแพง ทังสเตน หรือโลหะชุบแข็งต่างๆได้อย่างง่ายดาย

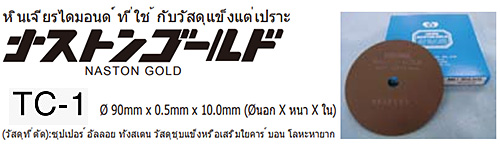

3. ใช้หินเจียร NASTON GOLD (TC-1) เป็นอุปกรณ์มาตรฐาน

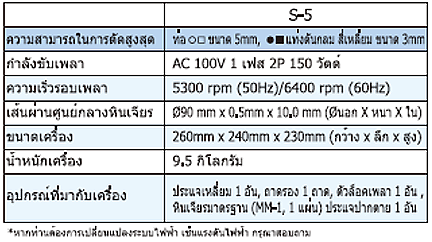

สเปคมาตรฐาน (มาตรฐานสำหรับใช้ในประเทศญี่ปุ่น)
