เครื่องวัดความหยาบผิวของชิ้นงาน

HANDYSURF⁺ เป็นเครื่องวัดความหยาบผิวของชิ้นงานรุ่นใหม่ ที่ถูกออกแบบมาแบบทันสมัย ขนาดกะทัดรัด พกพาสะดวก
สามารถรองรับความต้องการต่าง ๆ ในหน้างานการผลิตของคุณ

สามารถรองรับได้ถึง 20 ภาษา
ซึ่ง Accretech เป็นเจ้าเดียวที่มีฟังก์ชั่นภาษาไทย

นอจากภาษาอังกฤษ ภาษาเยอรมัน ภาษาฝรั่งเศส รองรับได้ถึง 20 ภาษา รวมทั้งเอเชียและยูโรป สามารถเปลี่ยนภาษาได้ง่ายอย่างรวดเร็วจากเมนูหน้าจอ

หน้าจอตั่งค่าภาษา
(จอซ้าย:ตั้งค่าเป็นภาษาญี่ปุ่น / จอขวา:ตั่งค่าเป็นภาษาอังกฤษ)

มีช่วงการวัดกว้างและความแม่นยำสูง ไม่ต้องตั้งค่าช่วงการวัด

HANDYSURF รุ่นเก่า ต้องตั้งค่าการวัดแคบเมื่อทำการวัดที่มีความละเอียดสูง แต่ HANDYSURF+ ได้พัฒนาแล้ว!
เครื่องมือนี้มีช่วงการวัดทาง Z ที่ 370 μm ซึ่งมีความกว้างอันดับต้น ๆ ในบรรดาเครื่องประเภทนี้ และมีความละเอียด 0.0007 μm ตลอดช่วง

สามารถเลือกไดรฟ์ยูนิตจาก 3 แบบตามชิ้นงานและตำแหน่งการวัด

35 (แบบมาตรฐาน)

แบบมาตรฐานสามารถวัดได้หลายมุม ทั้งพื้นผิวแนวนอน แนวเอียง แนวตั้ง และบนเพดาน

40 (แบบ Retract)

แบบ Retract-type ช่วยลดความเสียหายของสไตลัสและปิ๊กอัพโดยการยกปิ๊กอัพขึ้นเมื่อสิ้นสุดหรือระหว่างการวัด
สามารถใช้เป็นเครื่องตรวจจับที่ติดตั้งในเครื่องจักอัตโนมัติได้

45 (แบบ transverse trace)

ตัวปิ๊กอัพของประเภทนี้เคลื่อนที่ไปด้านข้าง
พื้นที่แคบ เช่น สลัก เพลาข้อเหวี่ยงและเจอร์นอลที่วัดยากก็สามารถวัดได้

ไดรฟ์ยูนิตสามารถใช้งานได้ไม่เพียงแต่เมื่อจัดเก็บไว้ในชุดหน่วยที่สั่งขยาย* เท่านั้น
แต่ยังสามารถใช้งานได้ห่างจากตัวชุดหน่วยที่สั่งขยายเสียงโดยเชื่อมต่อด้วยสายต่อที่เป็นอุปกรณ์เสริม

*HANDYSURF 45 ไม่สามารถเก็บได้

ใช้งานได้ง่าย

จอ LCD สีขนาด 2.4 นิ้วช่วยมองเห็นง่ายมากขึ้น นอกจากนี้ปุ่ม 6 อันและ UI ที่พัฒนามากขึ้นยังทำให้ใช้งานง่ายอีกด้วย

หน้าจอหลัก

หน้าจอเมนู

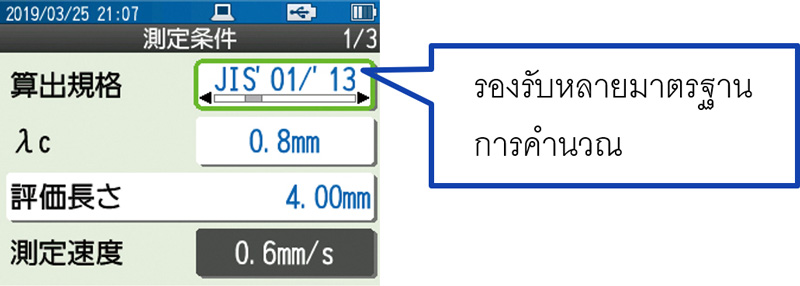

หน้าจอการตั้งค่าเงื่อนไขการวัด

ฟังก์ชั่นการวิเคราะห์หลากหลายแบบ

แสดงผลการวัดด้วยกราฟช่วยให้สามารถตรวจสอบยืนยันได้ที่หน้างานด้วยพารามิเตอร์และรูปคลื่น
แม้ว่าจะเป็นเครื่องมือขนาดเล็ก แต่ก็สามารถวิเคราะห์ได้หลากหลายแบบ รวมถึงการวิเคราะห์ BAC, ADC, peak count และ motifs ด้วยการตั้งค่าเงื่อนไขล่วงหน้า การวินิจฉัย OK/NG จึงสามารถดำเนินการได้โดยอัตโนมัติ

การตรวจความหยาบพื้นผิวชิ้นงาน (Ra)

ค่าพารามิเตอร์ที่ขยายใหญ่ขึ้น
(สามารถเลือกจำนวนพารามิเตอร์ที่แสดงในหนึ่งหน้าได้จาก 1,2 หรือ 4)

การพิจารณาผลการวัดว่าผ่านหรือไม่ผ่าน

การวิเคราะห์เส้นโค้งโหลด

การวิเคราะห์เส้นโค้งการกระจายแอมพลิจูด

การวิเคราะห์แม่ลายคลื่อน
(เมื่อเลือกมาตรฐาน CNOMO)

อุปกรณ์เสริมมาตรฐานครบครัน ที่ออกแบบมาเพื่อความสะดวกในการใช้งาน

●กล่องสำหรับ HANDYSURF⁺

HANDYSURF⁺ มาพร้อมกระเป๋าสำหรับพกพาและจัดเก็บได้สะดวก
อุปกรณ์เสริมมาตรฐาน เช่น ชุดที่สั่งขยาย ชุดไดรฟ์ยูนิต ปิ๊กอัพ สายเคเบิลต่าง ๆ และขาตั้ง Calibration สามารถจัดเก็บไว้ด้วยกันได้

① กล่องสำหรับ HANDYSURF+
② ขาตั้ง Calibration
③ CD-ROM (คู่มือการใช้งาน)
④ ชุดที่สั่งขยาย
⑤ ไดรฟ์ยูนิต
⑥ ปิ๊กอัพ
⑦ อะแดปเตอร์AC
⑧ สายต่อไดรฟ์ยูนิต
⑨ สาย USB（1m）
　*สามารถชาร์จได้ที่เต้าเสียบ (เชื่อมต่อกับ อะแดปเตอร์ AC) หรือ คอมพิวเตอร์
　*สามารถส่งข้อมูลผลการวัดต่อคอมพิวเตอร์ได้
⑩ชิ้นงานมาตรฐาน
⑪Quick reference คู่มือการใช้งาน
